１ＪＺ純正ＣＰＵ（ＥＣＵ）電解コンデンサ交換の巻
　７０スープラには良く知られている持病があります。それは、、、リアハッチ雨漏り、エアコン関連、パワステ関連などなど。
　これらは大体１０年前後で現れる症状ですね。このＨＰを見ている人はほとんど体験しているんじゃないでしょうか。
　これ以外にも経年劣化系としては、クランクプーリー脱落、エンジンマウントをはじめとする各種ブッシュ類、各種電球などなど。このあたりは７０スープラじゃなくても年数が経てば壊れてくるものです。

　しかし、、、１０年以上経ってから前ぶれもなくやってくる新しいタイプの持病がありました。それは純正ＣＰＵコンデンサ液漏れ！（１ＪＺエンジン搭載車限定（ＪＺＡ７０、ＪＺＸ８１、等））

　厳密に言えばこれも経年劣化の一つとも言えるのですが、見た目で判断が付かないのが大きな違いです。気が付いた時には漏れてる。昨日は漏れてなかったのに今日は漏れてる。そんな感じです。
　そういうおいらも１年くらい前にチェックした時にはキレイなもんでした。
　しかし、エンジン始動不可トラブルが発生した時に確認したら、、、漏れていたのを発見したんです。（エンジン始動不可の原因は他にあったのですが。(^_^;)　）

　そもそもコンデンサというものには寿命があるんですが、使用環境などによってその寿命にもバラつきがあるようです。その寿命が来た時にコンデンサの中にある電解液と呼ばれる液体が漏れます。
　液漏れが発生するとコンデンサに求められる性能が劣化するだけでなく、漏れた液体が垂れてきて基板を腐食します。どちらかと言うと後者の方の影響がデカイです。

　ではどうすれば対処できるのか？！
　それは、、、漏れる前に交換する！しかありません。(^_^;)
　見た目的に壊れていなさそうに見えていても、明日漏れるかもしれない。そんな時限爆弾式の持病なんです。

　このレポートを見た人はできる限り早めに自分のスープラの純正ＣＰＵを確認してみることをオススメします。
　もし漏れていたらすぐにコンデンサ交換！
　運良く漏れていなかった場合でも近日中にコンデンサ交換！
　いずれにせよ交換ってことになるんですが。(^_^;)

　交換作業は、半田ごてを使って電子工作をしたことがある人なら割と簡単です。
　漏れていなかったら２時間程度。
　漏れていても半日あればＯＫでしょう。
　ただし、、、漏れがひどくなって基板の腐食が進んでしまっている場合は、コンデンサを交換しても手遅れとなるかも。。。その場合はリビルト品を入手するか、オークション等で漏れていないのをＧＥＴするしかないですね。中古でＧＥＴした場合ももちろんコンデンサ交換は必須です。

　コンデンサ交換をＤＩＹでやるのはちょっと、、、って人はおいらが作業してもＯＫ。部品代＆作業工賃込みをビックマックＬＬセットで承ります（笑）。


　これまでのまままによるコンデンサ交換の作業実績、結果、及び、予備コンデンサ状況をまとめてみました。

エントリＮｏ． 作業日 スープラ所有者名 結果 備考
１ ２００８年５月 ままま 良好 　
２ ２００８年９月 夢郎さん 良好 　
３ ２００９年７月 ｔｈｏｒさん 失敗 液漏れにより基板腐食進行が進んでしまっていたため。
４ ２００９年９月 ごすけさん 良好 ごすけさんによるＤＩＹ作業
５ ２００９年１１月 lainさん 良好 　
６ ２００９年１１月 KK.KINGさん 良好 　
７ ２００９年１１月 lainさん（その２） 良好 予備ＣＰＵ
８ ２０１０年８月 長崎＠ＪＺＸ７０さん 良好 アイドリング不良・エンジンチェックランプ点灯 ⇒ 復活
９ ２０１０年９月 長崎＠ＪＺＸ７０さん 良好 ツマミ付きチューニングＥＣＵ
１０ ２０１０年１０月 やさと温泉さん 良好 エンジンストップ＆セル初爆無し

　※エントリＮｏ．７のＣＰＵはlainさんのご厚意により、コンデンサ液漏れ症状が出たＣＰＵ修理期間中に期間レンタル用として提供してもらえました。
　　正常に動作するＣＰＵとして事象切り分け用としても使用することができます。
　　レンタルしたい場合はおいらまでご連絡願います。

　※エントリＮｏ．１０の受付をもって全ての在庫が無くなりましたので、新規受付は終了しました。
　　もし、作業を依頼されたい方がおりましたら、部品代を請求させていただきますのでご了承願います。


○をつけたところが交換対象のコンデンサ。底板側はこの４箇所です。
天板側の交換対象コンデンサは１箇所。
底板と天板をつなぐ配線帯と基板を傷つけないようにひっくり返すのが注意点ですね。

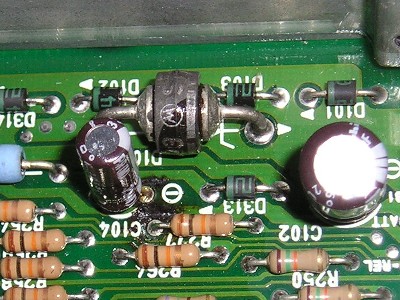

漏れていたままま号のコンデンサ。。。
結構な範囲に液が漏れていたのでもうダメだ、、、って思いましたが、あきらめずに交換作業開始！
ちなみに４番のコンデンサも同様に漏れてました。(^_^;)

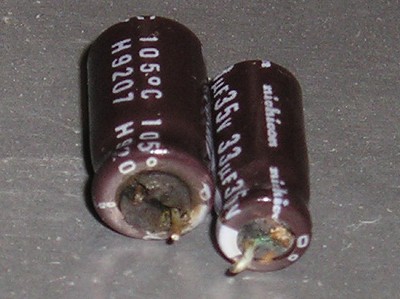

漏れたコンデンサの拡大写真！
底の部分から漏れているのが良く分かりますね。
どのくらいの量が漏れたのか分かりませんが、基板に届いて拡散するだけの十分な量はあるようです。
交換対象コンデンサを取り除いたら、新しいコンデンサを取り付けるための下準備をします。（撮影協力：夢郎さん）

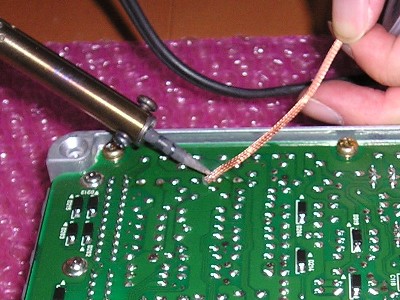

まずは残った古いハンダの除去。
ハンダ吸い取り線というものを使いました。
ハンダ吸い取り機を持っている人はそれを使うのもいいですね。ただ、狭いのでほかの部品を傷つけないよう注意が必要。
最後に無水アルコールで洗浄。（撮影協力：夢郎さん）

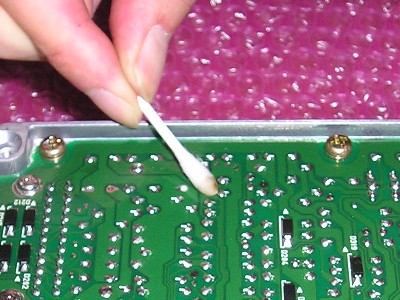

飛び散ったハンダのヤニを綿棒でふき取ればＯＫ。
基板表面の防水膜が剥がれてしまっても大丈夫。最後にまとめてコーティングします。
もし電解液が漏れていた場合はここで同様に洗浄します。
基板洗浄スプレーがあれば楽かも。

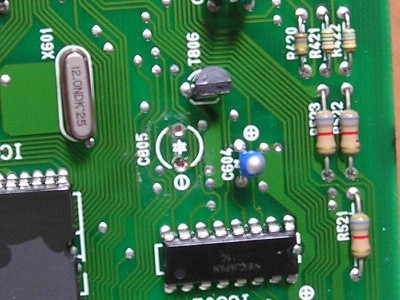

ハンダ除去と洗浄が完了したところ！
コンデンサの足を通すための穴がしっかり空いているのがみえますね。
漏れた電解液も基板まで届いておらず、コーティング表面までしか侵食していなかったようです。
しかし！

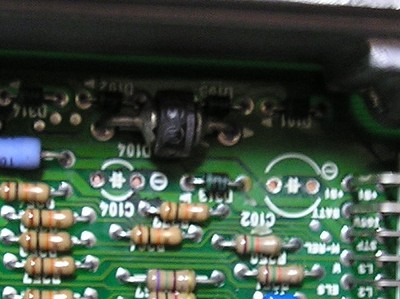

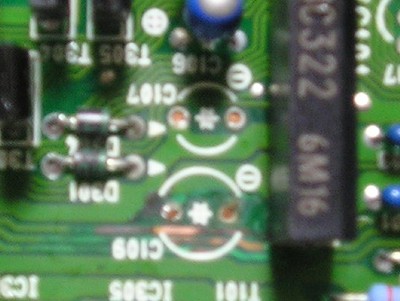

４番のコンデンサのところは基板のパターンのところまで侵食されていました、、。
んが！ギリギリのところで配線パターンをショートさせるところまではいっていなかったようです。
念のためテスターで確認してみたところＯＫっぽいのでひと安心。(^^)
あと少し遅かったら手遅れだったでしょう。
上級者ならはジャンパー線を張って対処する技を繰り出すのもありですね。
ここのコンデンサは大きいので漏れ出す量も多いから要注意です。
５番のコンデンサもキレイに洗浄。
他のコンデンサに比べて周りに邪魔者が少ないから、練習も兼ねてまずはこのコンデンサから始めるのがいいかも。

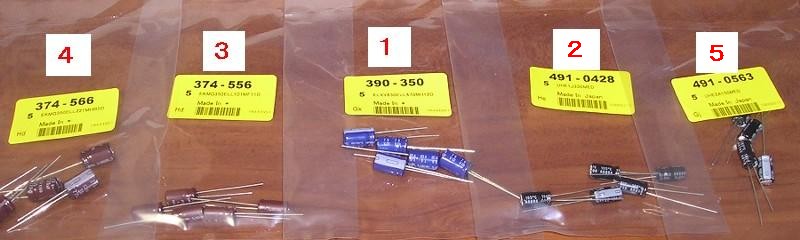

交換用にＧＥＴしたコンデンサ達。
秋葉原とかに行けば１個数十円で買えます。
おいらは面倒だったのでネット通販で注文しちゃいました。(^_^;)
各コンデンサは１個ずつあればいいのですが、初期不良の場合も考えて５個ずつＧＥＴしました。
送料含めて１０００円くらいです。
個人的には秋葉原のラジオデパートが好きだったりします。店のおじさんに聞けば親切に教えてくれますよ〜。
それぞれのコンデンサの諸元は下記の通り。

１．　４７μＦ、６３Ｖ、８φ、１２ｈ
２．　３３μＦ、３５Ｖ、５φ、１１ｈ
３．１００μＦ、１０Ｖ、６φ、１１ｈ
４．２２０μＦ、１０Ｖ、８φ、１１ｈ
５．　１５μＦ、３５Ｖ、５φ、１１ｈ

Ｖ数は耐用ボルトなのでこの値よりも大きくてもＯＫ。逆にコンデンサ容量（μＦ）は同じじゃないとダメ。
あと注意点は大きさ（φ：直径、ｈ：高さ）ですね。極端に大きなものや小さなものを選ぶと取り付け時にハマります。

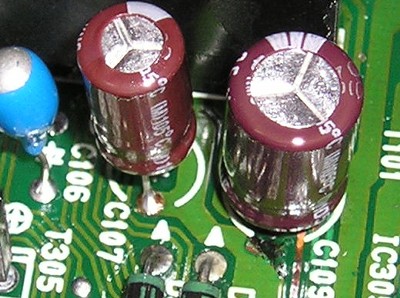

取り付け後の新しいコンデンサたち。
半田ごてはなるべく短時間だけ基板に当てるところがポイントです。
ちゃんと反対側までハンダが浸透しているか確認するといいですね。
あとはコンデンサの電極にも注意。
基板上のマイナス（−）表示があるほうにコンデンサの短い方の足を差し込みます。
コンデンサ本体にも白い帯で「−」マイナス表示がありますよ〜。
３番、４番のコンデンサ。
ここが一番狭いのでやっかいです。
剥がした基板コーティングはこの時点で吹きかけます。
すぐに乾きますが１０分くらい放置するのがいいですね。
上の画像は銅のパターンむき出しに見えますが、無色タイプのコーティングを吹きかけたからです。
５番のコンデンサ。
色が違っていても諸元があっているからＯＫ！
中古のＣＰＵをＧＥＴした場合でコンデンサの色が違っていたら、すでに交換済みの可能性があるかもしれないですね。

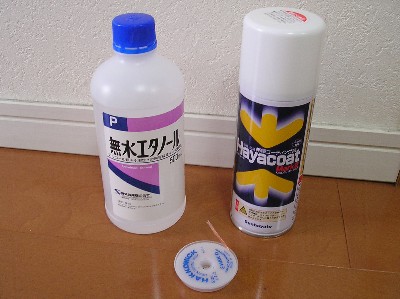

今回の作業で使用した脇役たち。
左の無水エタノールは薬局で買えます。消毒用ではなく「無水」タイプであることに注意。
消毒用だと水分が含まれていて、基板をサビさせてしまうから使用不可です。
右は基板コーティングに使用したハヤコートＭａｒｋ２。ホームセンターで買えます。
真ん中のハンダ吸い取り線もホームセンターでＯＫ。

電子工作好きならサクサク進むでしょう。これであと１０年は安心して乗れます。
ＤＩＹ満足度１００％！
